V2HVehicle to Home

V2Hシステムの仕組み V2Hとは、
電気自動車で発電した電力をバッテリーから取り出し、
家庭の電力として利用する仕組みです。

V2H導入のメリット

  • 高機能で低価格のV2Hを実現

  • 夜間電力を活用し、電気料金を節約

  • 停電時に一般のご家庭電力約3日分をバックアップ

  • 系統連系でスムーズ運転

    • 系統連系(同時供給可)

      EV/PHVから供給中でも、電力会社(商用電源)や太陽光発電の電力を同時に家庭で使用することができ、暮らしに合わせた効率のいい電力供給が可能です

    系統連系によりEV/PHVから供給中でも、電力会社(商用電源)・太陽光発電の電力を使用することができます。EV/PHVに蓄えた電力を利用しながら、いつもの快適な暮らしが送れます。
  • 太陽光発電でつくった電力でエコドライブ

    • ためる
    • 家庭でつかう
    • 車でつかう
    太陽光発電の余剰電力をEV/PHVに充電し、クリーンで経済的なドライブを実現。もちろん、EV/PHVに蓄えた電力をご家庭で自家消費することもできます。
    ※既に太陽光発電を設置されているご自宅へEVパワー・ステーションを併設する場合は、認定手続きが必要です。詳しくは、経済産業省資源エネルギー庁のホームページをご覧ください。
  • 倍速充電機能でスピーディーな充電

    200V普通充電設備(3kW)の約半分の時間で、電力会社や太陽光発電からの電力を充電することができます。家庭で使われている消費電力をリアルタイムにモニターし、充電可能な電力量を自動的に制御できるインテリジェント充電機能を搭載しています。

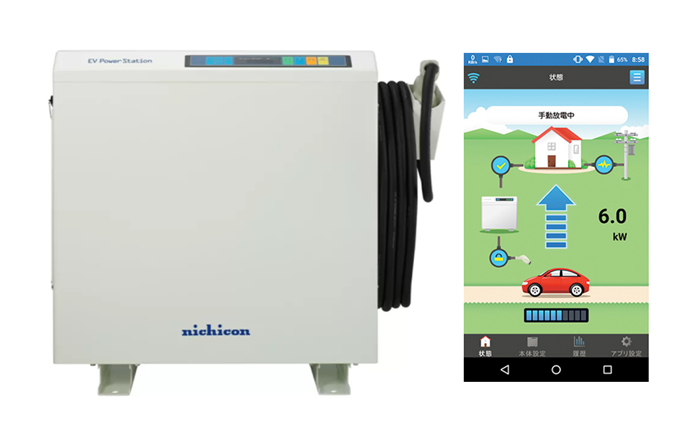

  • 内からスマートフォンでらくらく操作

    スマートフォンの専用アプリを使って、EV/PHVへの充放電のスタート時間の設定などを簡単に操作。履歴やメンテナンス状態の確認もできます。さらにHEMSの通信規格である ECHONET Liteの採用により、将来VPP(バーチャルパワープラント)にもスムーズに対応できます。
    ※プレミアムモデルのみに対応。スタンダードモデルには接続できません。
    ※WiFi仕様が標準装備となります。ご希望によりLAN仕様(追加費用が必要)も選択できます。

仕様

VCG-663CN3
(スタンダードモデル)
VCG-663CN7
(スタンダードモデル)
VCG-666CN7
(プレミアムモデル)
サイズ W 809 × H 855 × D 337mm(突起物除く)
本体質量 ※1 88kg 91kg
ケーブル 約3.7m 約7.5m
充電部
(系統連系時)
電気方式 単相3線式
定格電圧 AC202V
定格周波数 50 または 60Hz
出力電力 ※1 6kW未満
放電部
家庭への放電(給電)
(系統連系時)
電気方式 単相3線式
定格電圧 AC202V
定格周波数 50 または 60Hz
AC出力電力 ※3 6kW未満
放電部
家庭への放電(給電)
(自立出力時)
電気方式 単相2線式 単相3線式
定格電圧 AC101V AC202V
定格周波数 50 または 60Hz
AC出力電力 3kVA未満 6kVA未満
待機電力 15W以下
EV側電圧範囲 DC150~450V
不要輻射 ※4 VCCI class B 準拠
IP等級 IP46(換気部除く)
設置環境 ※5 設置条件 屋外、標高2000m以下/-20℃~50℃
動作温度 -20℃~40℃
周囲湿度 30%~90%(結露なきこと)
冷却方式 強制空冷方式
運転時騒音 ※7 40dB-A
操 作 本体スイッチ 本体スイッチ+スマートフォンによる操作
(専用アプリ, iOS/Android)
表 示 ※8 7セグ表示器
CHAdeMO(充放電規格) V2H protocol DC Version 2.1 (登録番号 EVPS201803)
JET(系統連系規格) 認証済
保証期間 ※9 2年 5年

機能

VCG-663CN3(スタンダードモデル)
VCG-663CN7(スタンダードモデル)
VCG-666CN7(プレミアムモデル)
インテリジェント充電
(ご家庭の電力契約内で充電する機能)

(ご家庭の契約電力によって充電時間が長くなる場合があります。)
タイマー予約
充放電停止充電率設定
いたずら防止機能(スマートフォン操作限定) ×
※1規格値ですので、実測値と異なる場合があります。
※2機器の入力値であり、実際の充電出力を保証している数値ではありません。契約電力や家庭での電力使用状況および車両の充電率によって異なります。
※3車両の状況により電力が低下する場合があります。
※4受信障害となる場合がありますので、ラジオ、テレビ、アマチュア無線等の電波を利用する機器とは3m以上離して設置してください。
※5岩礁隣接地域、重塩害地域、離島には設置できません。温泉等の腐食性ガスのある環境では機器に影響を及ぼす可能性がありますので、設置できません。スタンダードモデルは重塩害・塩害地域に設置することができません。
※6JIS C1509-1で規定するA特性サウンドレベルを示します。製品正面中央から1m、高さ1mの距離での測定値です。
※7本機動作中は、内蔵ファンの作動音がします。壁との距離など設置環境により、音の聞こえ方が異なります。本機内部温度が上昇すると、排気ファンの回転が上がり、作動音が大きくなります。又、高温時出力が制限される場合があります。
※8操作状況やデータを表示。
※9「事前確認書」と「設置完了報告書」が提出された場合。

通信アダプタ(WiFi)

型 番 VCG-A01W
外形寸法 W100 ×H150 ×D45mm(アンテナ部および突起物除く)
本体質量 200g(付属壁掛けブラケット重量除く)
本体に付属
※通信アダプタはWiFi仕様がVCG-666CN7(プレミアムモデル)での標準装備となります。LANをご希望になる場合、下記のLANの追加費用が必要です。
VCG-663CN3/VCG-663CN7(スタンダードモデル)には接続できません。

寸法図

  • 本体

    本体

    ※写真はVCG-666CN7です。

  • 通信アダプタ

    通信アダプタ

    ※本図は無線モデルです。LAN仕様ではアンテナがありません。
